6- Cálculo da Carga admissível de estacas por nega e repique

Software, programa em Excel que determina, para projetos, a carga admissível por nega e repique elástico para estacas cravadas, pré-moldadas de concreto e aço. O programa realiza cálculos automáticos a partir de processos dos respectivos autores citados abaixo.

Métodos para determinação da NEGA:

1) Processo Hiley
2) Processo Brix

3) Processo dos Holandeses

4) Processo dos Dinamarqueses

5) Processo de Sanders

6) Processo Engineering News Record

7) Processo Benabencq


Métodos para determinação do Repique elástico:

1) Processo Nelson Aoki

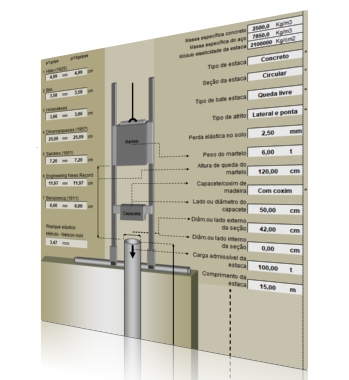

Primeiramente tomamos como exemplo uma estaca de concreto com seção circular que após verificarmos pelo programa de "Carga admissível em estacas", através do SPT, concluímos que esta estaca, para atender uma carga de 100 ton, necessita de um comprimento de 15m. A partir destes dados iniciais, verificaremos no próximo passo qual será o valor de nega de cravação. Este procedimento é essencial para que tornemos a fundação segura e que nos seguremos da carga admissível pós cravação. Como podemos ver a figura ao lado, inserimos os dados necessários para o cálculo da nega. A estaca obtém de 42cm de diâm. externo e 26cm de diâm. interno, circular de concreto. Os outros dados podem ser fornecidos pela empresa de execução do serviço de cravação: Altura do martelo, peso do martelo, se queda livre, lado ou diâm. do capacete, se fora com coxim ou não. Podemos verificar após inserirmos os dados que o valor da nega fora de -6,3mm/golpe para Hiley, 1,35mm/golpe para Brix, 1,31mm/golpe para o método dos Holandeses, 9,18mm/golpe para o método dos Dinamarqueses, 2,7 mm/golpe para Sanders, 4,47mm/golpe para Engineering News Record e 2,25mm/golpe para Benabencq. No processo (Nelson Aoki) de repique elástico obteve-se o resultado de 17,46 mm.

Vamos calcular a NEGA e repique de uma estaca metálica circular:

Aproveitando alguns dados do exemplo anterior, calcualremos a NEGA em 7 processos diferentes para uma estaca de aço.

Neste caso o diâmetro interno da estaca passou a ter 38,0 cm, o módulo de elasticidade do material também foi modificado, a altura de queda do martelo passou de 90,0 cm para 100,0 cm e o peso do martelo de 3tf para 4tf.

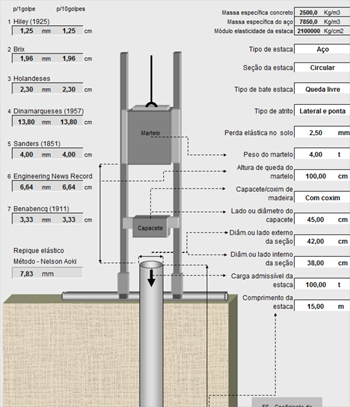

Após a inserção dos dados os valores para NEGA foram: 61,25mm/golpe para Hiley, 1,96mm/golpe para Brix, 2,30mm/golpe para o método dos Holandeses, 13,80mm/golpe para o método dos Dinamarqueses, 4,0 mm/golpe para Sanders, 6,64mm/golpe para Engineering News Record e 3,33mm/golpe para Benabencq. No processo (Nelson Aoki) de repique elástico obteve-se o resultado de 7,83 mm.


Na parte inferior do programa, existe um campo pra edição dos Coeficientes de correção (Fs):

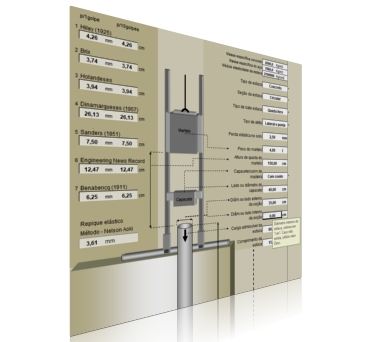

Além dos variados tipos de cálculos para NEga, o programa ilustra a situação de cravação que será analisada. Esse programa é muito utilizado pelas Empresas de fundações, por pesquisadores, Empresas de projetos, por Calculistas etc...


Nos campos na parte superior, pode-se editar os valores para Módulo de Elasticidade do material da estaca, Massa específica do concreto e a Massa específica do aço.
